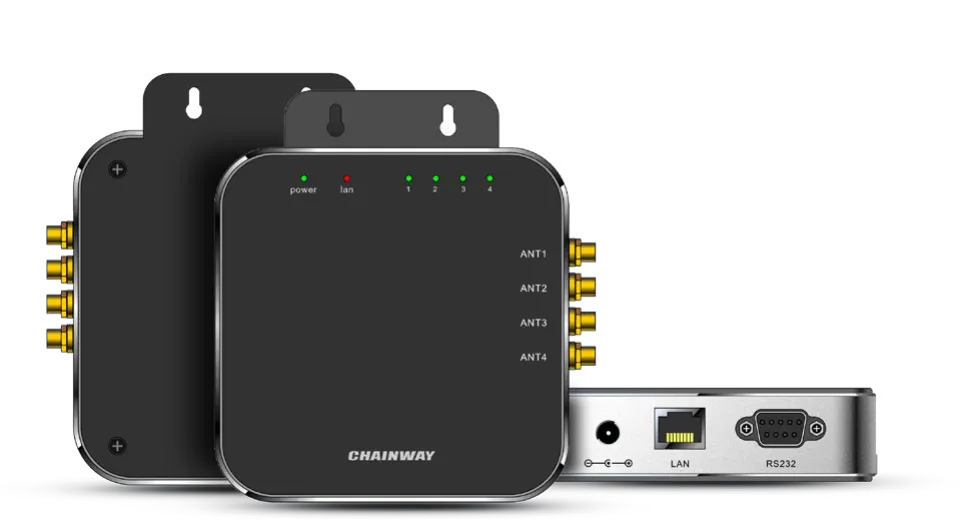

Chainway - UR4 Fixed RFID Reader

Four antenna ports in a 10 cm housing – the fixed UHF reader for stationary read points

Mit dem Chainway UR4 bestellen Sie einen vollwertigen 4-Kanal UHF Fixed Reader (Lesegerät), der auf engstem Raum die Leistung deutlich größerer Geräte liefert. Der Reader ist für stationäre Lesepunkte konzipiert: Tor-Anwendungen, Scan-Tunnel, Förderstrecken-Erfassung oder Zugangskontrollen lassen sich damit ebenso umsetzen wie Overhead-Reader-Konfigurationen über Arbeitsplätzen, Theken oder Pufferzonen. Das Chainway UR4 RFID Lesegerät dockt sich über RS-232 oder Ethernet direkt an bestehende Steuerungen, ERP-Systeme oder Middleware an.

Im Inneren arbeitet das CM710-4 Modul auf Basis des Impinj E710 Chipsatzes – inklusive Unterstützung für Impinj Gen2X, womit der Reader auch in dichten Tag-Populationen schnelle Inventuren ermöglicht. Die maximale Sendeleistung liegt bei 1 W (30 dBm) und ist im Bereich von +5 bis +30 dBm in feinen Schritten regelbar; die Empfangsempfindlichkeit von unter −84 dBm sorgt für ein zuverlässiges Auslesen auch schwacher Tag-Antworten. Mit über 900 Tags pro Sekunde Spitzen-Leserate ist der UR4 für Pulkerfassung an Toren und auf Förderbändern dimensioniert.

Mit Abmessungen von 102,8 × 102,8 × 28 mm und einem Gewicht von 329 g lässt sich der UR4 unauffällig montieren – an der Wand, unter der Decke, im Schaltschrank oder direkt am Tor. Das Aluminiumgehäuse übernimmt die passive Kühlung, sodass der Reader im Dauerbetrieb von −25 °C bis +65 °C ohne Lüfter auskommt. Stromversorgung wahlweise über DC 9–12 V oder optional über PoE (802.3af, 13 W) bzw. PoE+ (802.3at, 25,5 W) – damit reduziert sich der Verkabelungsaufwand auf ein einziges Netzwerkkabel pro Lesepunkt.

Das robuste Aluminium-Druckgussgehäuse ist auf elektromagnetische Störfestigkeit ausgelegt und übernimmt zugleich die Wärmeabfuhr. Standby-Stromaufnahme unter 30 mA, Arbeitsstrom 800 mA bei 12 V – Werte, die den UR4 auch für lüfterlose Schaltschrank-Installationen qualifizieren. Den Chainway UR4 Preis sowie aktuelle Lagerbestände und Staffelkonditionen erhalten Sie direkt bei IDCRAFT – Ihrem Value Added Distributor für UHF | RAIN – RFID Hardware.

Technische Highlights

• Protokoll EPC Global UHF Class 1 Gen 2 / ISO 18000-6C – volle Kompatibilität zu allen marktüblichen RAIN-RFID-Tags und -Transpondern
• Impinj E710 Chipsatz mit Gen2X Support – über 900 Tags/Sek. Lesegeschwindigkeit für Pulkerfassung
• 4 Antennen-Ports (50 Ω SMA) – bis zu vier Lesezonen pro Reader, kompatibel mit 6 dBic- und 9 dBic-Antennen
• PoE / PoE+ optional + RS-232 + 10/100 Base-T Ethernet – flexible Integration und Stromversorgung über ein einziges Netzwerkkabel
• 30 dBm (1 W) regelbar in 1-dB-Schritten, Sensitivität < −84 dBm – präzise Anpassung der Lesefelder ohne Übersprechen in Nachbarbereiche

Einsatzgebiete

• Tor- und Portal-Anwendungen in Lager und Logistik – vier separate Lesezonen aus einem Gerät
• Scan-Tunnel und Förderstrecken in Produktion und Versand – schnelle Pulkerfassung dank Gen2X
• Zugangs- und Asset-Kontrolle in Banken, Bibliotheken und Archiven – diskrete Wandmontage durch flaches Gehäuse
• Bekleidungs-, Schmuck- und Uhrenhandel sowie Wäscherei und Medizinschränke – stabiler 24/7-Betrieb in geschlossenen Umgebungen

Der Chainway UR4 ist die richtige Wahl, wenn Sie einen kompakten Fixed Reader benötigen, der ohne Kompromisse an Leistung in bestehende Anlagen integriert werden kann. Über die SDKs für Windows, Linux und Android lässt sich der Reader an nahezu jede Software-Umgebung anbinden – von der individuellen WMS-Anbindung bis zur direkten Integration in eine Cloud-Plattform. GPIO-Schnittstellen mit zwei optisch entkoppelten Eingängen und einem elektrischen Relais-Ausgang erlauben zudem die Kopplung mit Lichtschranken, Ampeln, Schaltern oder Türsteuerungen – für vollständig automatisierte Lesepunkte ohne PC-Vorschaltung.

In Summe erhalten Sie mit dem UR4 einen UHF Reader, der die Performance einer Mittelklasse-Lösung in einem Gehäuse von gerade einmal 10,3 × 10,3 cm bündelt. Funktionen wie Antennen-Erkennung, RSSI-Auswertung und Umgebungstemperatur-Monitoring sind vollständig integriert und lassen sich über das SDK auswerten – wertvolle Informationen für die Diagnose und Wartung großer Lesepunkt-Netzwerke.

Bei IDCRAFT bestellen Sie den Chainway UR4 inklusive Beratung zur passenden Antennenkonfiguration, zum Frequenzbereich (865–868 MHz für EU, 902–928 MHz für US, 920–925 MHz für weitere Märkte) und zur Stromversorgungs-Variante. Für Projekte mit höherem Volumen erstellen wir Ihnen gerne ein individuelles Angebot inklusive Montagezubehör, Antennen und Tags / Labels (Etiketten).

Sie möchten den Chainway UR4 Fixed UHF RFID Reader bestellen oder benötigen ein individuelles Angebot für größere Stückzahlen? Kontaktieren Sie die IDCRAFT GmbH – Ihr Value Added Distributor für UHF | RAIN – RFID Hardware.
