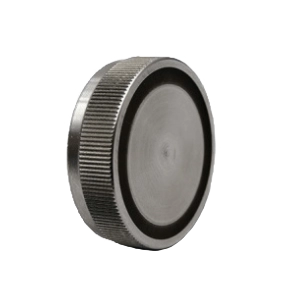

Xerafy - XPLORER Downhole (EU)

Snap-In-Tag für Bohrloch-Anwendungen – RFID für die härtesten Umgebungen der Welt

Bohrloch-Equipment, Tubing-Komponenten, Sucker Rods und Casing-Teile gehören zu den am stärksten belasteten Bauteilen, die in der Industrie überhaupt eingesetzt werden. Hier reichen weder klebstoff- noch klemmbasierte Tag-Befestigungen aus – die mechanische, thermische und chemische Belastung ist schlicht zu hoch. Genau für dieses Umfeld wurde der Xerafy XPLORER Downhole X1115-EU101-H3 entwickelt: ein UHF RFID Hard Tag, der per Snap-In-Verfahren in vorbereitete Aussparungen des Bauteils eingelassen wird und dort durch mechanische Klemmung dauerhaft sitzt – ohne Klebstoff, ohne Verguss. Wenn Sie ein UHF | RAIN – RFID Lesegerät (Reader) an Bohrloch-Inspektionspunkten, Tubing-Bestandsführung oder Onshore- und Offshore-Pipeline-Yards einsetzen, ist diese Variante die richtige Wahl innerhalb der XPLORER Reihe.

Im Inneren arbeitet der Alien Higgs 3 Chip mit 64 Bit TID, 96/480 Bit EPC und 512 Bit User Memory. Der erweiterte 480-Bit-EPC-Speicher ist für Downhole-Anwendungen ein klarer Vorteil: Sie hinterlegen die komplette Komponenten-ID, Pipe-Klasse, Wandstärke, Hersteller und Lebenslauf direkt am Bauteil – auslesbar an jedem Inspektionspunkt mit jedem EPC-Gen2-konformen Reader. Im EU-Frequenzband 865–868 MHz erreicht der Tag eine Lesereichweite von bis zu 1,5 m on-metal im eingebauten Zustand, was für Pipe-Inspektionen, Sortiergates und Handheld-basierte Bestandsführung mehr als ausreichend ist.

Die entscheidenden Werte liegen jedoch nicht in der Reichweite, sondern in der Belastbarkeit: Eine Druckbeständigkeit von bis zu 89 MPa (entspricht etwa 890 bar) und eine Survival-Temperatur von −50 °C bis +250 °C machen den XPLORER Downhole zu einem der robustesten UHF RFID Tags überhaupt. Die kombinierte Schutzklasse IP68 und IP69K stellt sicher, dass weder Bohrschlamm, Salzwasser noch aggressive Reinigungsprozesse den Tag beeinflussen.

Im IDCRAFT Onlineshop ist folgende Artikelnummer verfügbar – diese Variante adressiert einen bestimmten Einsatzzweck:

• X1115-EU101-H3 – Xerafy XPLORER Downhole in der EU-Ausführung für 865–868 MHz mit Alien Higgs 3 Chip, 512 Bit User Memory und 96/480 Bit EPC-Speicher. Gehäuse aus 316L Edelstahl in Kombination mit High-Performance Engineering Polymer, runde Snap-In-Bauform Ø 28,30 x 8,50 mm bei 25,40 g, Schutzklasse IP68 und IP69K, Survival-Temperatur −50 °C bis +250 °C, Druckbeständigkeit < 89 MPa. Lesereichweite bis 1,5 m on-metal im eingebauten Zustand, Befestigung über Snap-In (eingelassen, embedded). Die richtige Wahl für europäische Anwender in der Onshore- und Offshore-Öl- und Gasförderung sowie für die Verwaltung von Downhole-Assets und Tubing-Pools.

Der zentrale Unterschied zur Geschwistervariante XPLORER Surface liegt im Einsatzfokus, nicht in der Bauform: Beide Tags teilen Gehäusekonzept, Bauform, IC und Snap-In-Montage – der XPLORER Downhole ist jedoch gezielt für die Bohrloch-seitige Anbringung an Tubing- und Casing-Komponenten ausgelegt, während die Surface-Variante auf die obertägige Bestandsführung in Yard-Management und Pipe-Inspektion optimiert ist. Mit 316L Edelstahl als Gehäusematerial bringt der Tag zudem die nötige Korrosionsbeständigkeit für den Dauereinsatz unter Bohrschlamm und Salzwasser mit. Den Xerafy XPLORER Downhole Preis sowie aktuelle Lagerbestände und Staffelkonditionen erhalten Sie direkt bei IDCRAFT – Ihrem Value Added Distributor für UHF | RAIN – RFID Hardware.

Technische Highlights

• EPC Gen2 / ISO/IEC 18000-63 konform – kompatibel mit allen gängigen UHF RFID Lesegeräten und Reader-Plattformen
• Alien Higgs 3 Chip mit 96/480 Bit EPC und 512 Bit User Memory – Speicher für Komponenten-ID, Wandstärke und Lebenslauf
• Druckbeständigkeit < 89 MPa – ausgelegt für Bohrloch-Druckverhältnisse und Hochdruck-Reinigung
• Survival-Temperatur −50 °C bis +250 °C, kombinierte Schutzklasse IP68 und IP69K
• 316L Edelstahl-Gehäuse mit Engineering Polymer, runde Snap-In-Bauform Ø 28,30 x 8,50 mm bei 25,40 g

Einsatzgebiete

• Onshore- und Offshore-Öl-Pipelines – RFID-Identifikation an Tubing- und Casing-Komponenten
• Downhole-Asset-Tracking – Bestandsführung von Bohrloch-Equipment über die gesamte Lebensdauer
• Tubing-Pools und Sucker-Rod-Verwaltung – beständige Tag-Anbringung trotz Bohrschlamm und Salzwasser
• Pipe-Inspektion – sichere Identifikation an Inspektionspunkten ohne Klebstoff- oder Verguss-Risiko

Der Xerafy XPLORER Downhole gehört zur Spitzenklasse der UHF | RAIN – RFID Tag-Welt. Während klassische Industrie-Tags bei Bohrloch-Belastung schon nach kurzer Zeit ausfallen würden, ist diese Variante darauf ausgelegt, über die gesamte Lebensdauer eines Tubing-Strangs oder einer Casing-Komponente identifizierbar zu bleiben. Innerhalb der ROSWELL- und XPLORER-Familie nimmt er damit eine Sonderrolle ein: Statt auf Reichweite oder Vielseitigkeit optimiert er auf maximale Belastbarkeit unter Tage.

Durch die EPC-Gen2-Konformität fügt sich der Tag nahtlos in vorhandene UHF | RAIN – RFID Infrastrukturen ein. Er arbeitet zuverlässig mit Fixed Reader an Tubing-Yard-Toren, mit Tunnel-Antennen über Inspektionsstraßen sowie mit mobilen Handheld-Lesegeräten zusammen. Eine Anpassung Ihrer Reader-Hardware oder Middleware ist nicht erforderlich – das Auslesen erfolgt wie bei jedem Standard-UHF-Tag.

Bestellen Sie den Xerafy XPLORER Downhole X1115-EU101-H3 direkt bei IDCRAFT und sichern Sie sich kompetente technische Beratung zur Auslegung Ihrer Snap-In-Aussparungen und Toleranzen, Musterservice für Pre-Tests an Ihren eigenen Bauteilen sowie kurze Lieferzeiten innerhalb der EU. Auf Wunsch realisieren wir kundenspezifische Vorcodierung, projektbezogene Encoding-Services und Staffelpreise für größere Stückzahlen.

Sie möchten den Xerafy XPLORER Downhole X1115-EU101-H3 bestellen oder benötigen ein individuelles Angebot für größere Stückzahlen? Kontaktieren Sie die IDCRAFT GmbH – Ihr Value Added Distributor für UHF | RAIN – RFID Hardware.
