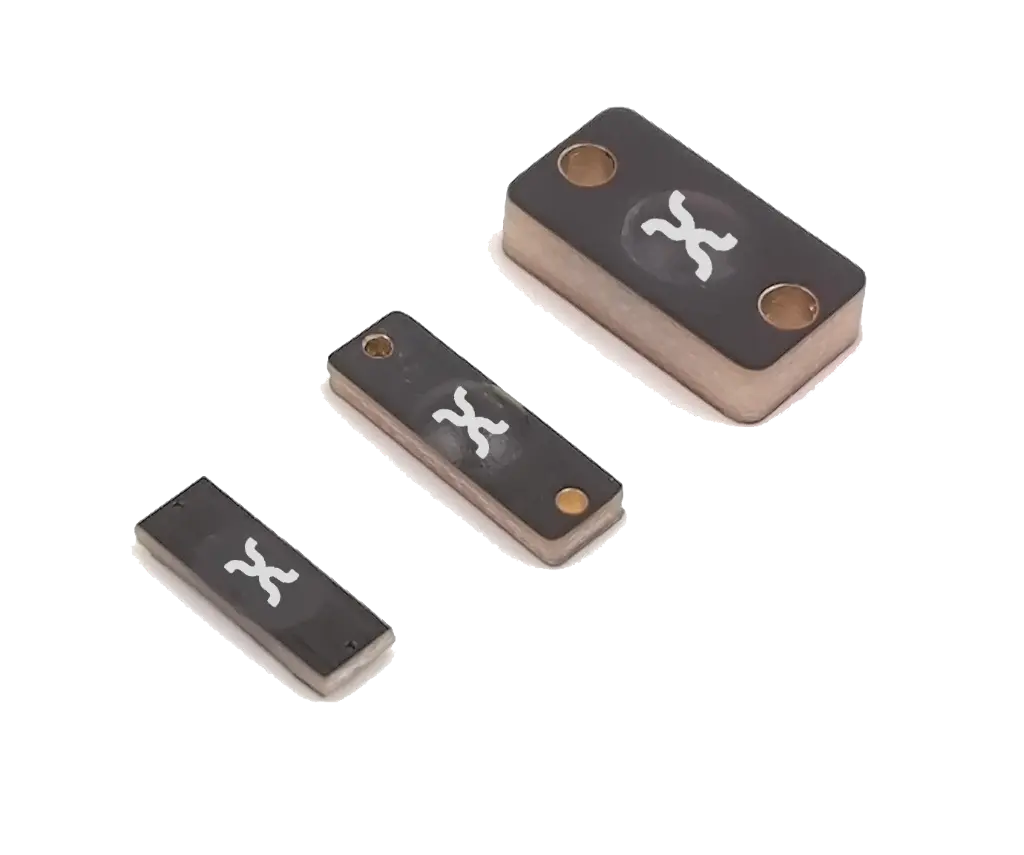

Xerafy - PICO Mini Series

Drei Größen, ein Konzept - Mikro-RFID für Werkzeuge, Bauteile und Equipment

Mit der Xerafy PICO Mini Reihe erhalten Sie eine durchdachte UHF RFID Hard Tag Familie für Anwendungen, in denen klassische Industrie-Tags konstruktiv keinen Platz mehr finden. Die drei Varianten PICO Mini 100, PICO Mini 150 und PICO Mini 300 decken einen Bauformbereich von gerade einmal 10 mm bis 13 mm Länge ab und liefern dabei UHF | RAIN – RFID Performance, die noch vor wenigen Jahren in dieser Baugröße undenkbar war. Wenn Sie kleine Werkzeuge, schmale Bauteile, Elektronikkomponenten oder sicherheitskritische Equipment-Teile mit RFID ausstatten möchten, finden Sie in dieser Reihe für jede Reichweite die passende Lösung.

Im Inneren aller drei Varianten arbeitet der NXP UCODE 8 Chip mit 96 Bit TID und 128 Bit EPC. Der UCODE 8 ist ein bewährter Industrie-IC, der hohe Empfindlichkeit mit guter Schreib-Performance kombiniert – beides essenziell für Mikro-Tags, deren Antennenfläche konstruktionsbedingt minimal ausfällt. Im EU-Frequenzband 865–868 MHz decken die drei Varianten gestaffelte Lesedistanzen ab: Der Mini 100 liefert bis zu 0,5 m, der Mini 150 bis zu 3 m und der Mini 300 bis zu 4 m Lesereichweite auf Metall. Damit lässt sich für jede Lese-Geometrie – vom Nahfeld-Scan am Werkzeugschrank bis zum Tor-Reader an der Werkzeugausgabe – exakt die passende Variante wählen.

Alle drei Varianten basieren auf einem FR4-PCB-Träger mit Epoxy-Verguss, was sie mechanisch belastbar, chemikalienbeständig und elektrisch stabil macht. Operations- und Survival-Temperatur liegen einheitlich bei −40 °C bis +85 °C, die Druckbeständigkeit bei 1.200 kPa. Der Mini 100 und der Mini 150 sind zusätzlich mit Schutzklasse IP69K ausgestattet und damit für Hochdruck-Heißwasserreinigung freigegeben, der Mini 300 erfüllt IP68.

Im IDCRAFT Onlineshop sind folgende Artikelnummern verfügbar – jede Variante adressiert einen bestimmten Einsatzzweck:

• X1035-EUP00-U8 – Xerafy PICO Mini 100 in der EU-Ausführung für 865–868 MHz mit NXP UCODE 8. Mikro-Bauform 10 x 3,50 x 1 mm bei nur 0,10 g, Schutzklasse IP69K. Lesereichweite bis 0,5 m auf Metall. Die Wahl für Nahfeld-Identifikation an kleinsten Werkzeugen, Waffenkomponenten oder Elektronikbauteilen, bei der bewusst kein ungewolltes Mitlesen benachbarter Tags erfolgen soll.
• X1204-EUP00-U8 – Xerafy PICO Mini 150 in der EU-Ausführung für 865–868 MHz mit NXP UCODE 8. Bauform 12 x 4 x 1,50 mm bei 0,20 g, Schutzklasse IP69K. Lesereichweite bis 3 m auf Metall. Die Mittelklasse der Mini-Reihe – ideal für Werkzeugausgaben, Tool-Cribs und Inventurscans, bei denen mehrere Meter Lesedistanz gefordert sind.
• X1307-EUP00-U8 – Xerafy PICO Mini 300 in der EU-Ausführung für 865–868 MHz mit NXP UCODE 8. Bauform 13 x 7 x 3 mm bei 0,70 g, Schutzklasse IP68. Lesereichweite bis 4 m auf Metall. Die Maximalreichweiten-Variante der Reihe für Gate-Lesungen, Tor-Erfassung und größere Lagerregale.

Die drei Varianten ergänzen sich konzeptionell: Vom dichten Nahfeld-Scan über die mittlere Werkzeug-Ausgabe bis hin zur Tor-Erfassung deckt die Mini-Reihe alle typischen Einsatzdistanzen ab. Den Xerafy PICO Mini Preis sowie aktuelle Lagerbestände und Staffelkonditionen erhalten Sie direkt bei IDCRAFT – Ihrem Value Added Distributor für UHF | RAIN – RFID Hardware.

Technische Highlights

• EPC Gen2 / ISO/IEC 18000-63 konform – kompatibel mit allen gängigen UHF RFID Lesegeräten und Reader-Plattformen
• NXP UCODE 8 Chip mit 96 Bit TID und 128 Bit EPC – industriestandard mit hoher Empfindlichkeit
• Lesereichweiten 0,5 m / 3 m / 4 m auf Metall – passend skalierbar je nach Lese-Geometrie
• Schutzklassen IP69K (Mini 100 & 150) bzw. IP68 (Mini 300), Druckbeständigkeit 1.200 kPa
• FR4-PCB-Material mit Epoxy-Verguss, Befestigung über Industrieklebstoff

Einsatzgebiete

• Werkzeug-Tracking in Aerospace, Bahn, Nuklear und Oil & Gas – RFID-Identifikation auch an kleinsten Handwerkzeugen
• Defense und Waffenmanagement – kontrollierte Erfassung sicherheitskritischer Komponenten
• Oilfield-Equipment – beständige Tag-Anbringung an Komponenten in rauer Umgebung
• Rechenzentren und IT-Asset-Tracking – RFID an Servern, Netzwerk- und Kabelkomponenten

Die PICO Mini Reihe bietet die nötige Flexibilität, um eine RFID-Strategie konsistent über unterschiedliche Asset-Größen hinweg zu implementieren. Statt für jeden Use Case einen anderen Hersteller, ein anderes Bauformkonzept und einen anderen Chip einzusetzen, nutzen Sie über alle drei Varianten denselben NXP UCODE 8 Chip, denselben PCB-basierten Aufbau und dieselbe Befestigungstechnik – das vereinfacht Encoding, Middleware-Konfiguration und Logistik erheblich.

Durch die EPC-Gen2-Konformität fügen sich alle drei Tags nahtlos in vorhandene UHF | RAIN – RFID Infrastrukturen ein. Sie arbeiten zuverlässig mit Fixed Reader an Werkzeugausgaben, mit Nahfeld-Antennen an Tool-Cribs sowie mit mobilen Handheld-Lesegeräten zusammen. Eine Anpassung Ihrer Reader-Hardware oder Middleware ist nicht erforderlich – Sie wählen lediglich die Variante mit der zur Lese-Geometrie passenden Reichweite.

Bestellen Sie die Xerafy PICO Mini 100, 150 oder 300 direkt bei IDCRAFT und sichern Sie sich kompetente technische Beratung zur Variantenauswahl, Musterservice für Pre-Tests an Ihren eigenen Assets sowie kurze Lieferzeiten innerhalb der EU. Auf Wunsch realisieren wir kundenspezifische Vorcodierung, projektbezogene Encoding-Services und Staffelpreise für größere Stückzahlen.

Sie möchten die Xerafy PICO Mini Reihe bestellen oder benötigen ein individuelles Angebot für größere Stückzahlen? Kontaktieren Sie die IDCRAFT GmbH – Ihr Value Added Distributor für UHF | RAIN – RFID Hardware.
